专业防雷工程方案

发布日期：2016-12-27 18:51:07   共阅：[]次   来源：

        防雷工程即指因防雷需要而涉及到的所有工程，包括：外部防雷和内部防雷。外部防雷通俗的讲，即防直击雷；内部防雷指防感应雷。外部防雷最直接的目的即保护人身安全，内部防雷则是保护设备不受雷击。





-----------------------------------------------------------------------------------------------------------

一、防直击雷措施安装要求：



1、在建筑物屋面避雷带的安装：避雷带应该采用Φ12热镀锌圆钢，避雷带的支持卡高度应为20cm,两支持卡的间距应不大于1.2m。避雷带与避雷装置的搭接长度应为12mm。建筑物伸缩缝处避雷带成弧形并应向上,避雷带转弯处也应为钝角的弧形（其目的是便于雷电流的泄放,不至于击坏避雷带）。



2、避雷网格的敷设利用Φ12热镀锌圆钢按照10m*10m或12m*8m（三类是20m*20m或24m*16m，一类的是5*5m或6*4m）的规格在建筑物屋面敷设，并用水泥墩子作为网格的支持点。



3、避雷带的施工工艺：避雷带应平直，转弯处的弧度要均匀对称.避雷带的各部分的焊接应牢固可靠。



4、避雷带与引下线的连接：避雷带与引下线的搭接长度（单面焊接：焊接长度大于12倍圆钢直径；双面焊接：焊接长度大于6倍圆钢直径）。



5、在建筑物天面上易受雷击部位加装避雷小针：避雷针的长度应大于0.5m，宜加装于避雷带的拐角处，与避雷带做有效焊接。

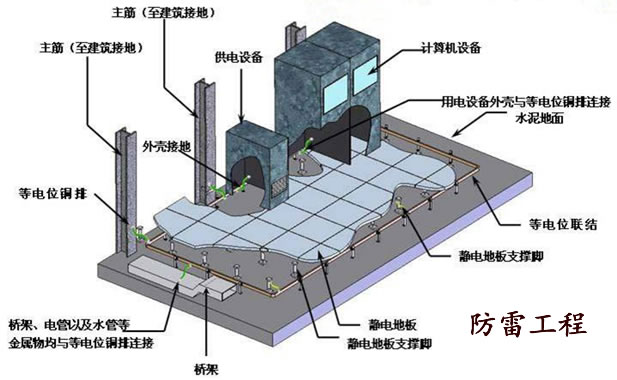

6、引下线的整改：采用Φ12热镀锌圆钢在建筑物的拐角转弯处应尽可能的设置引下线，引下线之间的间距不大于18米（三类应为24米,一类不大于12米）。建筑物本身接地电阻达不到要求或建筑物本身无钢筋混凝土基础的，需要另行增设人工接地地网。 7、等电位措施的整改：楼面上所有的金属构件均要就近与避雷带或避雷网格作不少于两点的等电位连接。(其目的便于雷电流的多渠道的泄放)。



7、接地电阻的标准：要求冲击接地电阻不大于10欧姆。



二、避雷器安装要求



1、在AC供配电系统中，为防止SPD老化短路造成系统故障，SPD安装线路上应有过电流保护器件，并选用有劣化显示功能的SPD；



2、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将SPD安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方；



3、SPD连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直；



4、当SPD1至SPD2的线距长度小于10米时， SPD2至SPD3的线距长度小于5米时，需要在SPD之间应加装退耦电感；



5、各级电源SPD必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接（将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至SPD的接地端）；



6、SPD和空气开关与35mm的标准导轨可靠固定，电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2；电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2；电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2；信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2；



7、电源SPD应以最短、直路径接地，SPD的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中；



8、SPD连接线的走线要美观，特别是直线、转弯、连接头，保证SPD整洁美观，连接牢固可靠；



9、SPD安装完毕后，须由施工单位技术主管再次检查确认，保证SPD安装正确、可靠，SPD的接地要求应小于4欧姆；如整个防雷系统采用共用接地时，其冲击接地电阻要求应该≤1欧姆；
